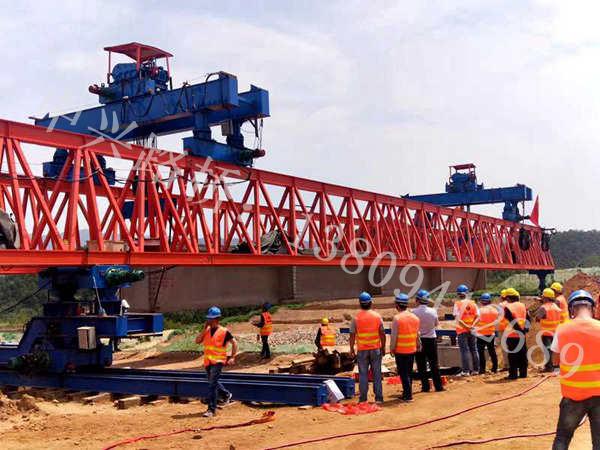

河北邯鄲架橋機銷售公司主要從事路橋機械設備研究開發和生產，架橋機用于架設公路預應力鋼筋混凝土簡支梁片，該機屬單臂簡支型，用于架設大跨度的簡支梁（T梁、箱梁和工字梁），既可架設直橋、斜橋，也可架設曲線橋。由于機臂能上下升降，前后伸縮，左右擺頭，架設斜橋（0-45o）、坡橋5%,小曲線（小于200米）橋時特別方便，無須增加、拆除其它構件。整機采用步履行進，引導過孔；采用齒輪、齒條傳動，整機自鎖能好；依靠行車帶動支腿前移，無須配置支腿縱移動力；采用液壓馬達驅動卷筒，雙保險制動可靠，雙卷筒排繩，鋼絲繩擺角小，克服了跳繩和亂繩的現象；采用整機橫移，實現全幅機械化落梁；保證安全可靠。下面為客戶介紹架橋機的結構及工作原理，架橋機由起重行車、主橫梁、主橫梁縱移臺車、縱導梁、后支腿、后支架、中支架、前支架、輔支架、前后橫移軌道、液壓系統、電氣系統等部件組成。整個縱導梁由兩根縱導梁組成。一根縱導梁中有主導梁、輔導梁，各導梁之間用銷軸連接，兩導梁之間通過前、中、后橫聯及斜撐連成一體。由4個主橫梁、4臺主橫梁縱移臺車、2個起重行車、2臺起吊卷揚機等組成。"三合一"減速機安裝在起重行車車架上，通過鏈傳動使起重行車車架及鋼輪在主橫梁軌道上行走，實現卷揚機起吊的橫向移動。主橫梁與主橫梁縱移平車用螺栓連接成一體，"三合一"減速機通過齒輪傳動使行走輪等組成的臺車在A字型桁架的軌道上縱向移動，實現吊梁前移。卷揚機動作使吊具作上下運動，從而實現整個架梁過程的前后、左右升降各種運動。由前支架、后支架等4個行走臺車組成，每個臺車由箱體、減速機、開式傳動齒輪、齒圈、行走鋼輪等組成，通過齒輪傳動使行走輪在鋪好的橫移軌道上行走，實現整機空載及吊重工況下的橫移。
